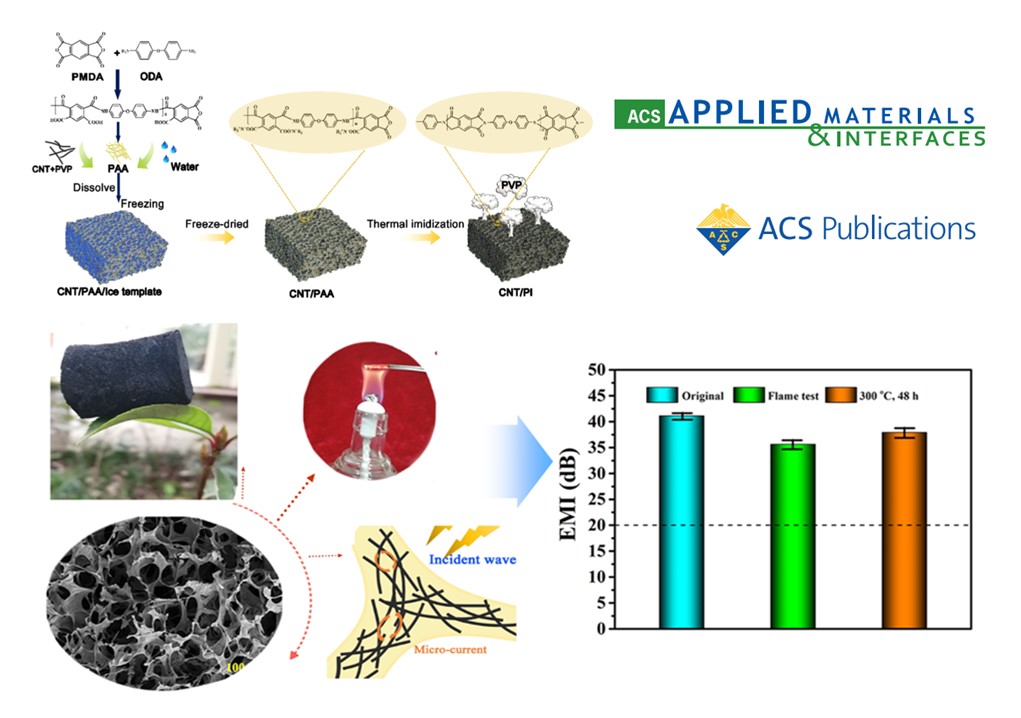

通过冷冻干燥水溶性聚酰亚胺酸（PAA）分散液被证明是一种制备聚酰亚胺（PI）泡沫的有效路径，但是由于碳纳米管（CNT）较差的分散性，需要通过强酸对其进行化学改性以改善其分散性，这无疑会破坏CNT的共轭结构，导致其电性能的下降。本工作中，通过聚乙烯吡咯烷酮（PVP）为分散剂，可以有效改善CNT（NC7000）的分散性，得到均匀分散的CNT分散液. 所得CNT分散液和一定浓度的PAA溶液混合均匀后，冷冻干燥得到PAA泡沫。后经过热亚胺化得到PI泡沫，在此过程中，大部分PVP也可在此温度下除去，使所得PI泡沫不仅具有较好的电性能，电磁屏蔽性能最高为41.1dB，且其密度也仅为30mg/mL左右。聚酰亚胺较好的耐高温性能使所得泡沫在高温处理后，仍保持较好的电磁屏蔽性能。这种方法为构建耐高温导电聚合物泡沫提供了一种简单、有效的途径。

Yue-Yi Wang, Zi-Han Zhou, Chang-Ge Zhou, Wen-Jin Sun, Jie-Feng Gao, Kun Dai, Ding-Xiang Yan,* and Zhong-Ming Li*. Lightweight and Robust Carbon Nanotube/Polyimide Foam for Efficient and Heat-Resistant Electromagnetic Interference Shielding and Microwave Absorption. ACS Appl. Mater. Interfaces 2020, DOI:10.1021/acsami.9b21048

全文首页链接:https://pubs.acs.org/doi/abs/10.1021/acsami.9b21048
