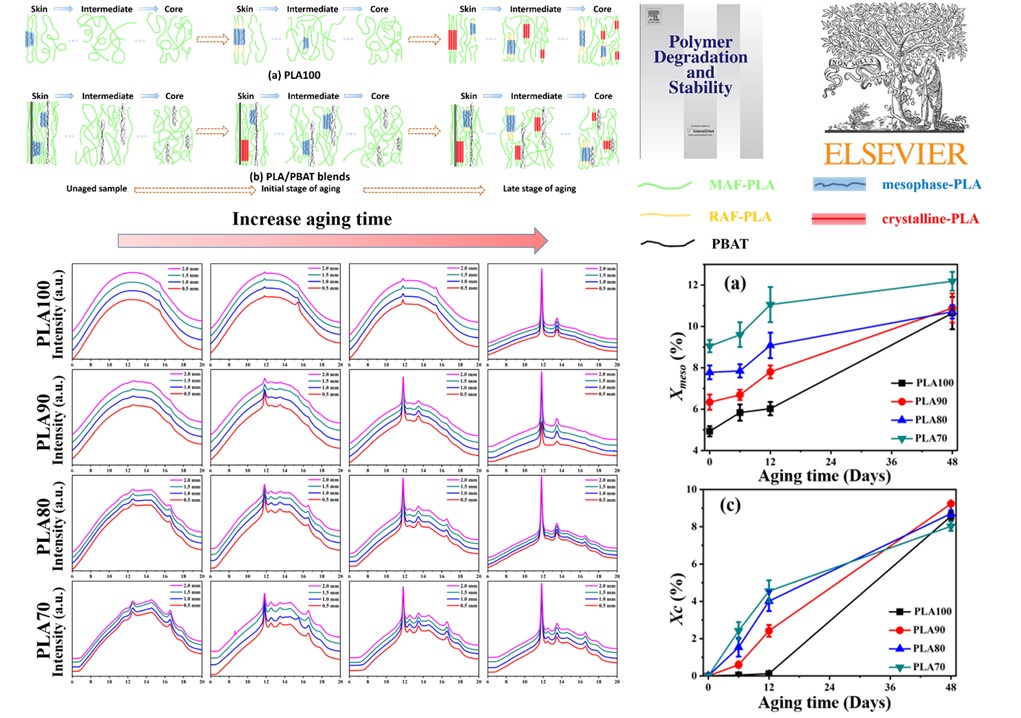

聚乳酸(PLA)在三维制品上的应用愈加广泛，为了评估相关制品的服役与降解性能，需要深入理解PLA在湿热环境下结构演变的空间依赖性。本工作中关注了PLA以及PLA/聚对苯二甲酸-己二酸丁二醇酯(PBAT)块体材料在湿热环境下结构有序化的空间依赖性，并首次采用微焦点宽角X射线衍射并结合差示扫描量热法、扫描电子显微镜来对有序过程进行定量化分析。由于固有介晶相的存在以及水分子的优先渗透，在湿热老化初期PLA/PBAT共混物的皮层就观察到强烈的衍射信号，而此时纯PLA基本保持非晶。我们把PLA/PBAT共混物中加速的结晶现象归于老化前PLA/PBAT共混物中存在较多的介晶相(6.3~9.0%)，在老化初期介晶相可以作为成核点促进结晶，此外PBAT可以作为异相核点促进无定型相到介晶相的转变。在老化后期，原始的介晶相被耗尽，并且增多的有序结构能够作为物理交联点阻碍进一步的原位有序进程，导致PLA/PBAT中的转变速率低于纯PLA。值得注意的是，在老化后期，相形貌出现了明显的变化，PLA和PBAT的相界面变得模糊，说明相容性得到了改善，这主要是由于水解产生的低分子量PLA以及老化过程中的酯交换反应。

Zhao-Bo Sun, Qiu-Yang Wei, Xu-Long Xie, Ling Xu, Xu Ji, Li Zhou, Gan-Ji Zhong*, Zhong-Ming Li*. Spatial dependence of ordering process in bulk materials of polylactide and its multiple system during hygrothermal aging. Polymer Degradation and Stability.2020. DOI: 10.1016/j.polymdegradstab.2020.109107

全文链接：https://sciencedirect.xilesou.top/science/article/pii/S0141391020300392
