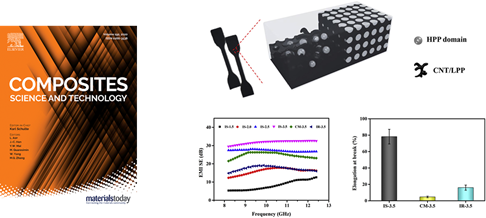

导电聚合物复合材料中隔离结构的形成显示出在获得优异电磁干扰（EMI）屏蔽性能方面的巨大优势。然而，受限的加工方法和严重劣化的机械性能阻碍了这种隔离结构复合材料的实际应用。本文中，我们通过一种由预包覆、熔融混合和注射成型组成的简便且环保的方法，制备了隔离结构碳纳米管/聚丙烯（CNT / PP）复合材料，同时改善了EMI屏蔽和机械性能。仅包含3.5 wt％CNT的隔离结构复合材料表现出32 dB的电磁屏蔽效能（EMI SE），与传统注塑工艺制备的CNT / PP复合材料的14 dB，和模压成型所得样品的25 dB相比，分别显示出130％和30％的提升。所报道的隔离结构CNT / PP复合材料还实现了78％的高断裂伸长率（EB），比传统注模成型的16％和压模成型的4％高出约4倍和17倍，并且具有相当的拉伸强度和杨氏模量。这项工作提供了一种可行的方法来指导制备具有令人满意的EMI屏蔽和机械性能的隔离结构复合材料。
Yun-Peng Zhang, Chang-Ge Zhou, Wen-Jin Sun, Ting Wang, Li-Chuan Jia, Ding-Xiang Yan*, Zhong-Ming Li*. Injection Molding of Segregated Carbon Nanotube/Polypropylene Composite with Enhanced Electromagnetic Interference Shielding and Mechanical Performance, Composite science and technology, Doi: 10.1016/j.compscitech.2020.108253.
