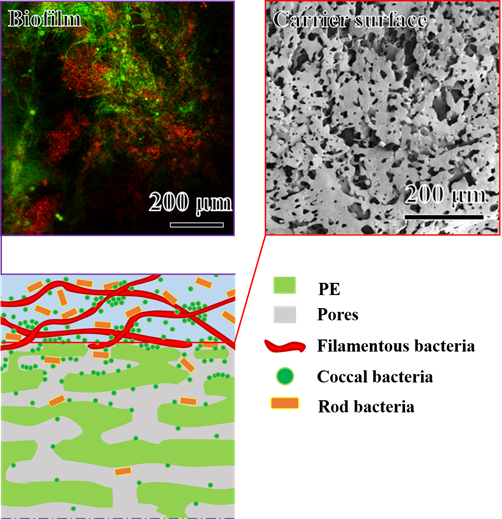

移动床生物膜反应器（MBBR）具有载荷高、反泥量低、便于维护等优点，受到了越来越多的关注。提高MBBR载体的比表面积和表面粗糙度可以有效增强微生物的附着效果，提高反应器的去除性能。在此，通过挤出得到聚乙烯（PE）/聚乙烯醇（PEO）两相共连续共混物，制备了具有表面开孔结构的聚乙烯多孔载体材料。当PEO含量为60 wt%时，PE/PEO形成了良好的共连续结构，但是由于低粘度的PE在共混物表面形成了致密的包封壳层，无法得到多孔表面。碳酸钙的引入增强了PEO相的表面能，破坏了PE壳层的流动稳定性，成功在PE了表面引入了多孔结构。通过调整碳酸钙的含量和尺寸，进一步调控了表面孔结构的形貌特征。30 wt%碳酸钙含量下，PE多孔载体具有最均匀的表面开孔结构；38 μm碳酸钙制备的表面孔尺寸为64.6 μm，是10 μm样品的三倍。30天的MBBR实验后，在PE多孔载体表面形成了100-200 μm厚的丝状菌生物膜，并且在载体内部也有球状菌和杆状菌存在。这一研究提供了一种挤出制备具有高比表面积和表面开孔结构的PE多孔载体的方法。

Yi-Tao Chen, Xu-Long Xie, Si-Qi Zou, Rui Qiu, Gan-Ji Zhong*, Bo Lai*, and Zhong-Ming Li. Tailored Surface Porosity of Polyethylene-Based Co-continuous Structures for Moving Bed Biofilm Reactor Carriers. Doi:10.1021/acsapm.0c00380
