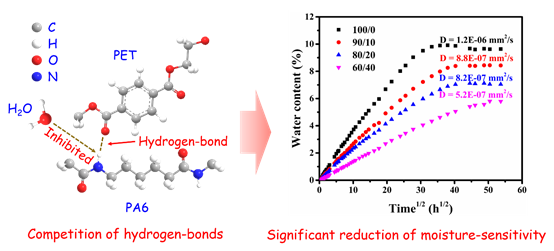

尼龙6（PA6）是一种应用非常广泛的工程塑料，但是其高的吸水率往往会导致其优异性能的严重损失。本文通过将PA6与PET共混，实现了PA6制品吸水率和吸水速率的大幅降低，其中，当PET含量为40wt%时，其吸水率由9.7wt%降低到了5.6wt%，水扩散系数由1.2 x 10-6 mm2/s降低到了5.2 x 10-7mm2/s。研究表明，PA6与PET之间存在氢键相互作用，进而抑制水分子的吸收和扩散。因此，PA6制品的机械性能和介电性能均得到了良好保持。结构表征证明高的剪切速率促进PA6的α晶的形成，而高的冷却速率有利于PA6的γ晶的形成。本工作在实现PA6制品低的吸水率、维持制品湿态下性能稳定的同时为PET的应用提供了一个新的思路。
Guo-Qi Ma, Hao Yang, Lei Li, Zhao-Bo Sun, Xia-Ran Miao, Feng-Gang Bian, Jia-Zhuang Xu, Gan-Ji Zhong, Xue-Qin Gao, Zhong-Ming Li. Structure of polyamide 6/poly(ethylene terephthalate) blends under high cooling rate and shear stress and their moisture-sensitive properties. DOI: 10.1016/j.polymer.2020.122817.
