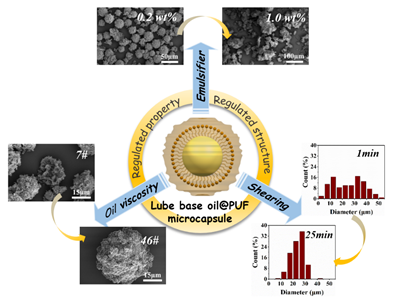

包封润滑剂的微胶囊的微观结构调控对其自身性能以及引入复合材料后的自润滑性能至关重要。本研究采用原位聚合法制备了以基础油为润滑剂的聚脲甲醛（PUF）微胶囊。通过调控乳化剂含量、均质时间、油的粘度以及合成方法，系统性地探究了PUF微胶囊的结构和性能。研究表明，环保型乳化剂木质素磺酸钠的含量对PUF微胶囊的形貌和油的包封率具有重要的调控作用；而均质时间和油的粘度直接影响PUF微胶囊的平均粒径和粒径分布；此外，油的粘度还对PUF微胶囊的形态和热行为具有重要的影响。采用15#油作为包封芯材以及添加0.2 wt%含量的乳化剂，可以得到良好分散的球形微胶囊，且包覆率可达89.2 wt%。包封高粘度基础油（如32#、46#油）时，微胶囊呈致密的球状结构，热稳定性高，初始分解温度可达251.8 ^oC。本研究能够为制备具有适宜结构和性能的含润滑剂PUF微胶囊提供理论和实验指导，对将其添加到不同聚合物中改善聚合物复合材料的摩擦学性能具有重要意义。

Ping-Ping Gao, Zi-Han Zhou, Biao Yang, Xu Ji, Mingwang Pan, Jian-Hua Tang, Hao Lin,* Gan-Ji Zhong,* Zhong-Ming Li. Structural regulation of poly(urea-formaldehyde) microcapsules containing lube base oil and their thermal properties, Progress in Organic Coatings, 150 (2021) 105990.
