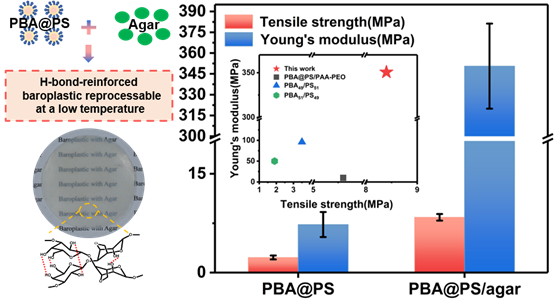

对于传统的聚合物材料，通常需要高温使其熔化从而对其进行加工赋形。高温不仅导致大量的能量消耗，而且导致聚合物的热降解及低的回收性能等。我们制备了一种典型的压塑性聚合物--聚丙烯酸正丁酯@聚苯乙烯（PBS@PS）核-壳聚合物，它可以在室温加工从而克服上述问题。然而这类baroplastics机械性能较差，例如强度低和模量低，为了解决这一问题，我们将含有较强氢键的琼脂（agar）引入PBA@PS基质中。结果表明，PBA@PS/agar复合材料具有显着提高的强度和超高模量，分别为8.4和350.6 MPa，与纯PBA@PS相比，分别提高了265和4702％，这一性能远高于文献记载的核壳聚合物的性能。此外，PBA@PS/agar复合材料可以在相同条件下（100 ^oC, 10 MPa）下重复加工（3次），而机械性能损失很小。

Jia-Ning Qiao, Qian-Cheng Yang, Yue Li, Zhi lv, Jian-Hua Tang, Jun Lei, * and Zhong-Ming Li. Baroplastics with Ultrahigh Strength and Modulus via Hydrogen-Bonding Interactions with Agar. ACS Applied Polymer Materials.
