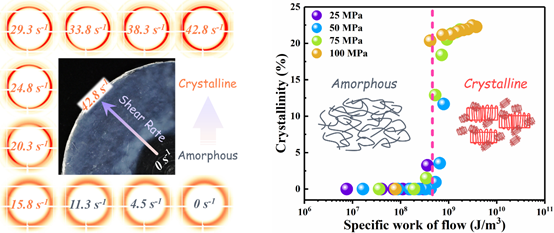

双酚A聚碳酸酯（PC）是一种可结晶聚合物，但由于其极其缓慢的结晶动力学，PC的工业制品总是非晶态。本工作中，我们报道了压力和流动能够协同诱导PC快速结晶。当在压力100 MPa、剪切速率42.8 s^-1条件下仅结晶60min时，PC的结晶度就能达到25%，表明其结晶速率非常快，约为常压静态结晶速率的500倍。而当压力或流动单独作用时PC却不结晶，因此，压力和流动之间对于加速PC结晶存在特定的协同效用。压力和流动诱导PC熔体发生spinodal decomposition，PC分子链段进行构象重排形成构象有序结构，为成核提供必须的前提条件。而流动能诱导分子链取向、降低成核能垒进而促进PC熔体成核。特别是，诱导成核的临界剪切速率依赖于所施加的压力，压力越大该临界剪切速率越小。我们扩展了流动比功的概念，以量化压力和流动的共同作用对PC结晶的贡献。结果显示存在临界流动比功：w_{c(T, P)} = (3.9 ± 0.3) × 10⁸ J·m^-3，只有当外场做的功达到该值PC才能结晶。本工作的这些发现或许会彻底改变我们对PC和其他类似刚性链聚合物结晶的理解。

Xi-Xi Zhang, Shu-Gui Yang, Gan-Ji Zhong, Jun Lei, Dong Liu, Guang-Ai Sun, Jia-Zhuang Xu*, Zhong-Ming Li*. Rapid Melt Crystallization of Bisphenol-A Polycarbonate Jointly Induced by Pressure and Flow. Macromolecules, 2021, DOI: 10.1021/acs.macromol.0c02208.
