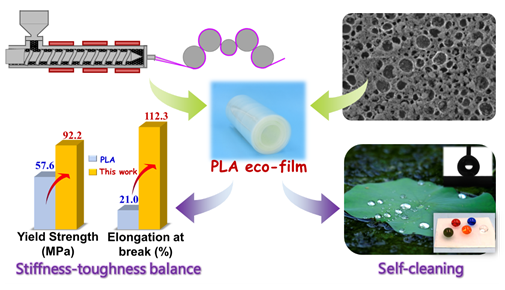

聚乳酸（PLA）具有良好的生物可降解和熔融加工性，被称为21世纪最具发展潜力的环保高分子材料之一。但聚乳酸疏水性和韧性的不足，限制了其在防潮、阻隔、自清洁等领域的应用。本文报道了一种简便、高效的方法获得大批量制备的具有优异综合性能（包括超疏水性、刚-韧平衡和自清洁功能）的聚乳酸薄膜。首先，通过挤出-热拉伸工艺制备取向PLA薄膜，使薄膜由固有的脆性转变为韧性。通过呼吸图法构建了相对有序的表面微孔结构，并进一步采用疏水性的二氧化硅纳米粒子处理表面，从而获得低表面能的微/纳米多层次结构表面，赋予表面超疏水性。值得注意的是，经表面改性后，PLA薄膜仍然具有良好的力学性能，屈服强度可达92.2 Mpa，断裂伸长率可达112.3%。同时，该薄膜具有良好的自清洁性、耐热性、耐酸性和耐水性。这项工作为制备具有特殊润湿性和优异力学性能的聚乳酸材料提供了一种具有工业应用潜力的简单方法。

Yuan Chen, Xin-Rui Gao, Hua-Dong Huang, Ling Xu, Xu Ji, Gan-Ji Zhong*, Hao Lin*, Zhong-Ming Li. ACS Sustainable Chemistry & Engineering. 2021, DOI: 10.1021/acssuschemeng.1c00026
