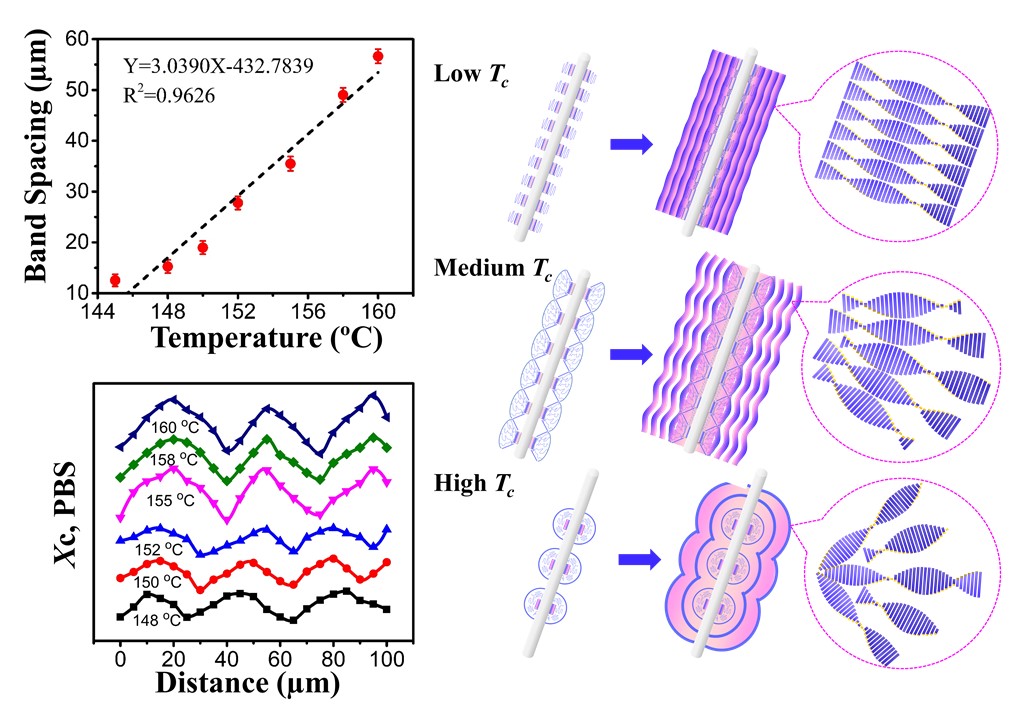

聚合物复合材料中纤维和基体之间的界面作用被广泛认为是决定物理机械性能的最重要因素。界面结晶会改变聚合物基体的结晶动力学、晶体结构/形貌，同时有效增强聚合物基体与纤维的界面结合作用。本文通过在POM/PBS 共混物薄膜中嵌入单根尼龙6（PA6）纤维，研究了不同结晶温度下的成核特点以及诱导形成的独特环带晶体形貌。结果表明，PA6 纤维对POM/PBS 共混物有良好的异相成核能力，结晶起始温度和结晶峰温度均有大幅提升，等温结晶时间提前并缩短，改善了共混物的结晶动力学。结晶温度对成核和晶体生长情况产生了极其重要的作用。观察到，随着结晶温度的升高， PA6 纤维表面晶核致密度下降，形成了刷子状、扇形、半圆形状的晶核。随后，由于晶核的致密度不同，片晶扭曲生长的空间位阻不同，诱导形成了圆柱状、扇形、半圆形状的环带横晶体。统计环带横晶体的特征结构，发现随着结晶温度的升高，环带间距线性增大，离心率和生长速率线性减小。纤维表面的成核情况决定了界面晶体的形貌和结构，结晶温度对晶核致密度和晶体的生长起着决定性的作用，揭示了外界作用是调节界面晶体结构的重要因素。

Zi-Li Zheng^a,1, Wen-Jing Sun^a,1, Xi-Xi Zhang^a, Zhou-Yun-Tong Liu^a, Wen-Bin Wang^a, Meng-Han Bai^a, Hao-Ran Yang^b, Gan-Ji Zhong^a, Jia-Zhuang Xu^a*, and Zhong-Ming Li ^a*.Interfacial Banded Transcrystallization of Polyoxymethylene/Poly(butylene succinate) Blends Induced by the Polyamide 6 Fiber. Chinese Journal of Polymer Science  DOI: 10.1007/s10118-022-2684-6
