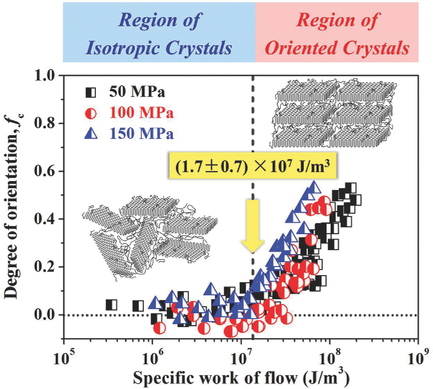

流动诱导的取向晶体可大幅提高聚合物制品强度和模量，因而在高分子物理和工业生产中备受关注。其中最为关键的问题是，如何调控加工参数，进而在加工中获得含取向晶体的制品？根据流动比功的概念，本工作以等规聚丙烯（iPP）为聚合物模型，推导得到了压力下流动比功，研究发现不同压力下（50，100，150 MPa），只有当流动场施加的流动比功大于临界流动比功时，(1.7 ± 0.7) × 107 J·m−3，取向晶体才能生成。其中，压力场对于流动场诱导取向晶体的影响可以归因于：（1）压力场下聚合物熔体粘度增大，可以通过Barus规律描述；（2）压力场使得聚合物平衡熔点增大，可以采用Clapeyron方程进行计算。本工作为加工中取向晶体的调控奠定了理论基础。


Shu-Gui Yang, Zhe Ma, Jun Lei, Liangbin Li, Benjamin S. Hsiao, Zhong-Ming Li. A Criterion for Flow-Induced Oriented Crystals in Isotactic Polypropylene under Pressure. Macromol. Rapid Commun. 2017, DOI: 10.1002/marc.201700407.

全文首页链接：http://onlinelibrary.wiley.com/doi/10.1002/marc.201700407/full
