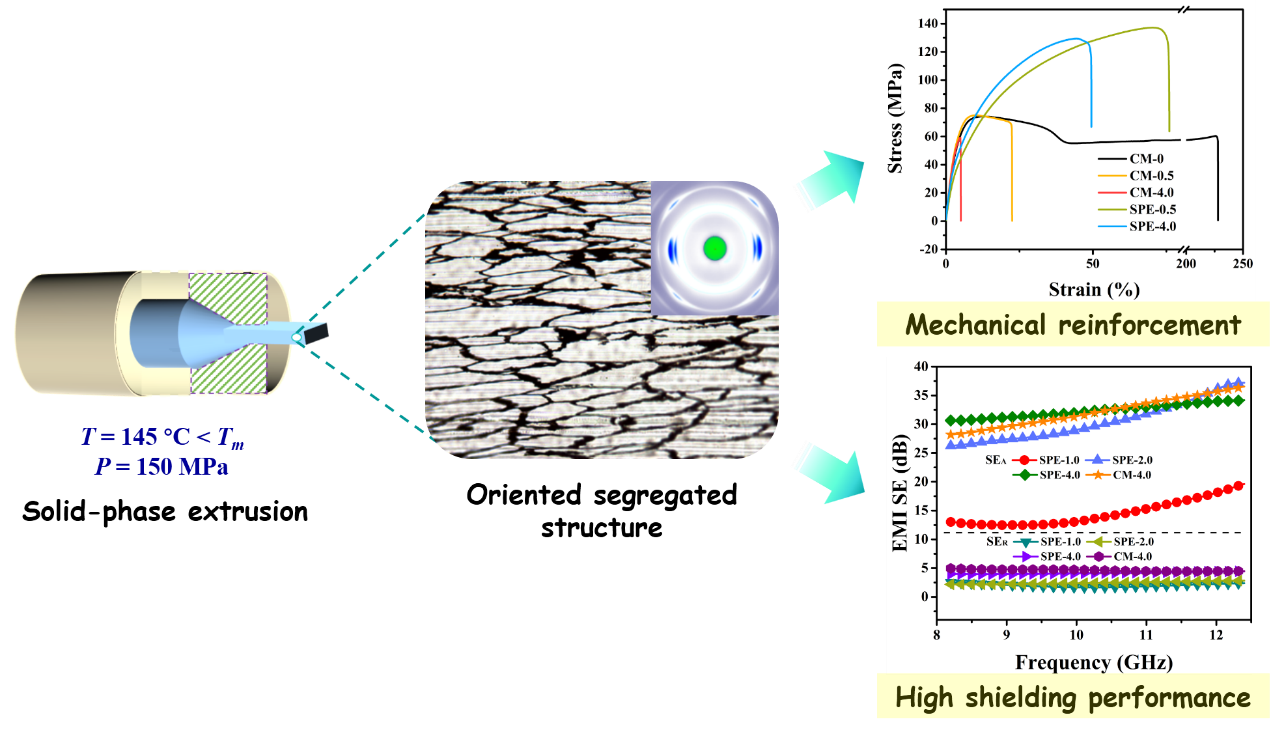

在聚合物导电复合材料（CPCs）内部构建隔离导电网路已被证明是一种切实有效的方法提高CPCs的导电率及电磁屏蔽性能。但同时由于界面团聚的导电填料限制了分子链的运动及基体的融合，严重影响了复合材料的力学性能以及加工性能。本文通过固态挤出（SPE）制备了具有取向隔离结构的CNT/PVDF复合材料，材料的界面结合在高压作用下得到了明显的改善，同时基体在拉伸场作用下发生了明显的取向。最终得到的复合材料不仅拥有出色的电磁屏蔽性能，并且拥有良好的拉伸强度及韧性，为制备高性能化电磁屏蔽复合材料提供了构筑思路。

Wan-Cheng Yu, Tao Wang, Guo-Qiang Zhang, Zhi-Guo Wang, Hua-Mo Yin, Ding-Xiang Yan, Jia-Zhuang Xu*, Zhong-Ming Li. Largely enhanced mechanical property of segregated carbon nanotube/poly(vinylidene fluoride) composites with high electromagnetic interference shielding performance. Compos. Sci. Technol, 2018, 167, 260-267.
全文首页链接：https://www.sciencedirect.com/science/article/pii/S0266353818311680
