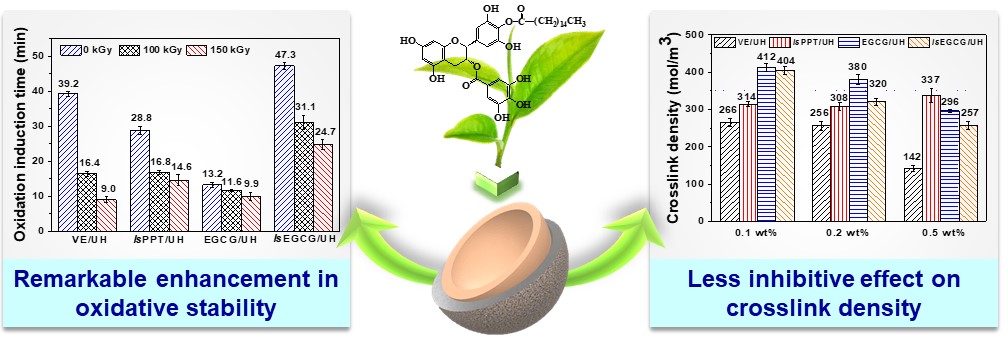

超高分子量聚乙烯（UHMWPE）由于其优异的力学性能、人体内的良好生物相容性、自润滑性等优点，成为制造人工关节的理想假体材料。采用辐照交联的方式虽然提高了UHMWPE的耐磨性，却加速了材料的氧化。本工作中，通过加入少量天然抗氧化剂茶多酚，材料的氧化诱导时间相比添加维生素E的对照组大幅提升。其中100 kGy以及150 kGy辐照交联的lsEGCG/UHMWPE氧化诱导时间最长，为商用VE/UHMWPE人工关节的2-3倍。同时，天然多酚的加入未对辐照交联产生不利影响，材料的力学性能和生物相容性与纯UHMWPE相当。实验结果证明了茶多酚，尤其是lsEGCG有希望替代维生素E成为延长UHMWPE植入物寿命的新型抗氧化剂。

Yue Ren, Zong-Yin Zhang, Ri-Tong Lan, Lu Xu, Ying Gao, Baisong Zhao, Jia-Zhuang Xu, Rizwan M. Gul, Zhong-Ming Li. Enhanced oxidation stability of highly cross-linked ultrahigh molecular weight polyethylene by tea polyphenols for total joint implants. Materials Science and Engineering: C, 2019, 94, 211-219
全文首页链接：https://www.sciencedirect.com/science/article/pii/S0928493118304272
