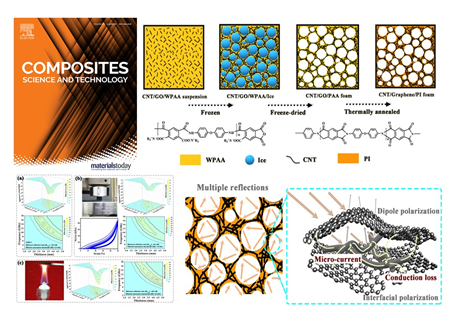

基于氧化石墨对碳纳米管的良好分散作用及其与聚酰亚胺间的化学交联，通过制备水溶性聚酰亚胺酸及后续的冷冻干燥和热亚胺化过程，成功制备得到轻质的聚酰亚胺泡沫。由于二维石墨烯的大片层结构，及一维高介电损耗碳纳米管的良好分散，所得碳气凝胶表现出优异的吸波性能，在单层匹配厚度下，其最大反射损耗值为-32.5 dB，有效吸波带宽高达8.5 GHz。而且，反射损耗值≤-5 dB的波段可以完全覆盖X (8.2-12.4GHz) 和Ku (12.4-18GHz)波段，表现出较好的实际应用潜力。同时，由于孔壁中自组装形成的多层结构及氧化石墨烯以聚酰亚胺间的化学交联作用，所得泡沫表现出优异的柔性和耐热性，其分解温度达630.9℃，能够较好地满足实际应用需求。

Yue-Yi Wang, Wen-Jin Sun, Kun Dai, Ding-Xiang Yan*, Zhong-Ming Li*. Flexible and heat-resistant carbon nanotube/graphene/polyimide foam for broadband microwave absorption. Composites Science and Technology, 2021, DOI: 10.1016/j.compscitech.2021.108848.

全文链接: https://doi.org/10.1016/j.compscitech.2021.108848
