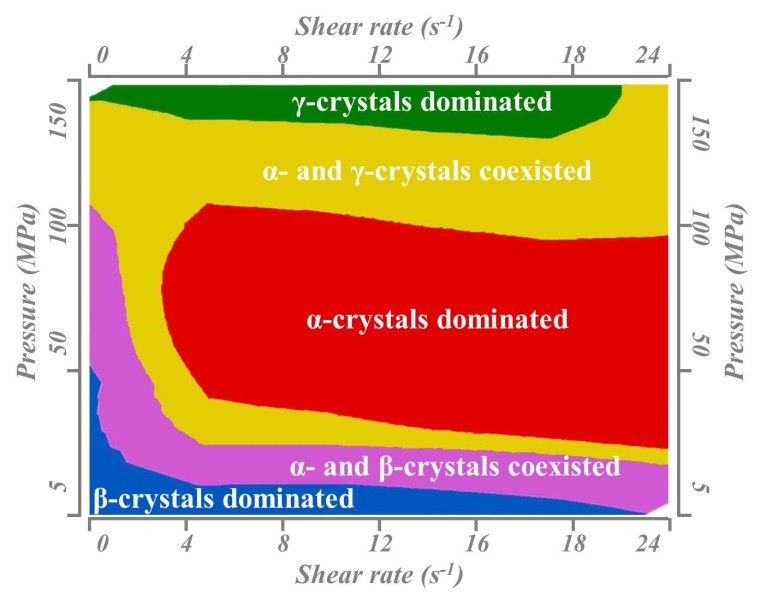

iPP β晶具有优良的韧性，可用于iPP制品的增韧，因而受到广泛的关注。工业上，获得高含量β晶iPP制品行之有效的方法是添加β成核剂。但是，由于加工中的外场（主要为压力和流动场），强烈地影响着iPP结晶行为，实际加工中β成核剂的加入并无法保证高含量β晶的获得。基于此，我们利用课题组自主研制的压力-剪切流动装置，研究了压力和流动场共同作用下含β成核剂iPP β晶的加工窗口。研究发现，较低压力（5 MPa）下，高含量β晶可以在较宽的剪切速率范围（0‒24 s‒1）内获得；当压力升高至50或100 MPa时，由于压力和流动场对于β晶的协同抑制作用，微弱的流动场（3.2 s‒1）即可大幅抑制β晶的生成；而压力进一步升高至150 MPa时，热力学上不利于β晶生成，无法获得β晶。结合成核位垒、异相成核以及晶体生长，从理论上解释了β晶的压力和流动场加工窗口。

Shu-Gui Yang, Yan-Hui Chen, Bo-Wen Deng, Jun Lei, Liangbin Li, Zhong-Ming Li. Window of Pressure and Flow To Produce β-Crystals in Isotactic Polypropylene Mixed with β-Nucleating Agent. Macromolecules 2017, DOI: 10.1021/acs.macromol.7b00041.

全文首页链接：http://pubs.acs.org/doi/abs/10.1021/acs.macromol.7b0004
