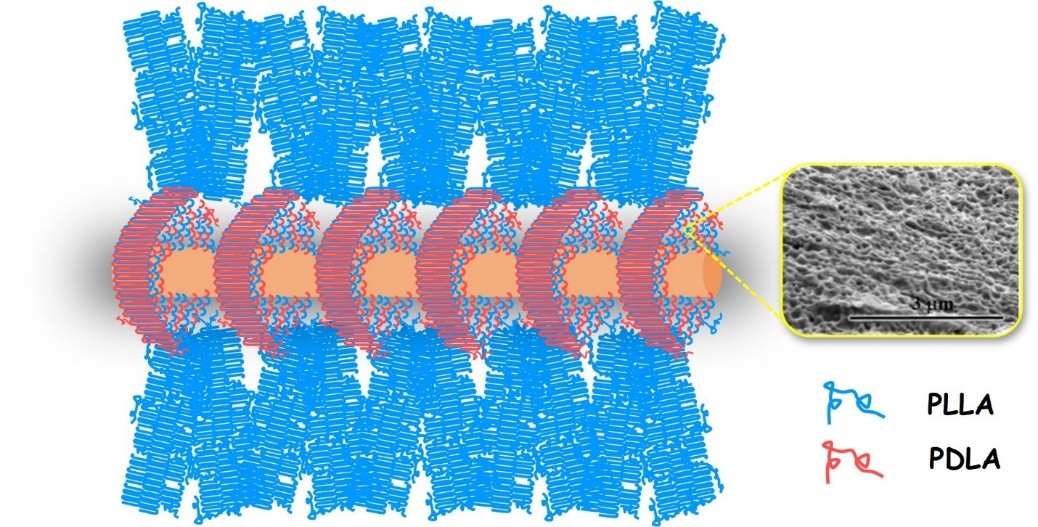

苎麻纤维(RF)由于自身结构的不均匀，导致其诱导聚合物结晶的成核能力受到限制。本课题组通过物理改性的方法，在RF表面包覆了不同厚度的聚乳酸立构复合晶(Sc)。Sc具有较高的热稳定性，并且可作为聚乳酸(PLLA)良好的成核剂。研究发现，Sc包覆的RF不仅诱导PLLA形成横晶，而且随着包覆层厚度的增加，横晶形貌从“fan-shape”向“brush-shape”演变。另外，横晶的生长速率具有温度依赖性。即使在较高的结晶温度(145 °C)下，Sc-RF/PLLA的结晶度仍可达到32%。本工作通过引入表面sc晶有效调节了RF与PLLA界面晶体形态，为全生物可降解的高性能聚乳酸复合材料提供理论参考。

Yuan-Ying Liang, Jia-Zhuang Xu*, Yang Li, Gan-Ji Zhong, Ru-Yin Wang, and Zhong-Ming Li*, Promoting Interfacial Transcrystallization in Polylactide/Ramie Fiber Composites by Utilizing Stereocomplex Crystals，ACS Sustainable Chem. Eng. 2017, 5, 7128-7136.

全文首页链接：http://pubs.acs.org/doi/full/10.1021/acssuschemeng.7b01317
