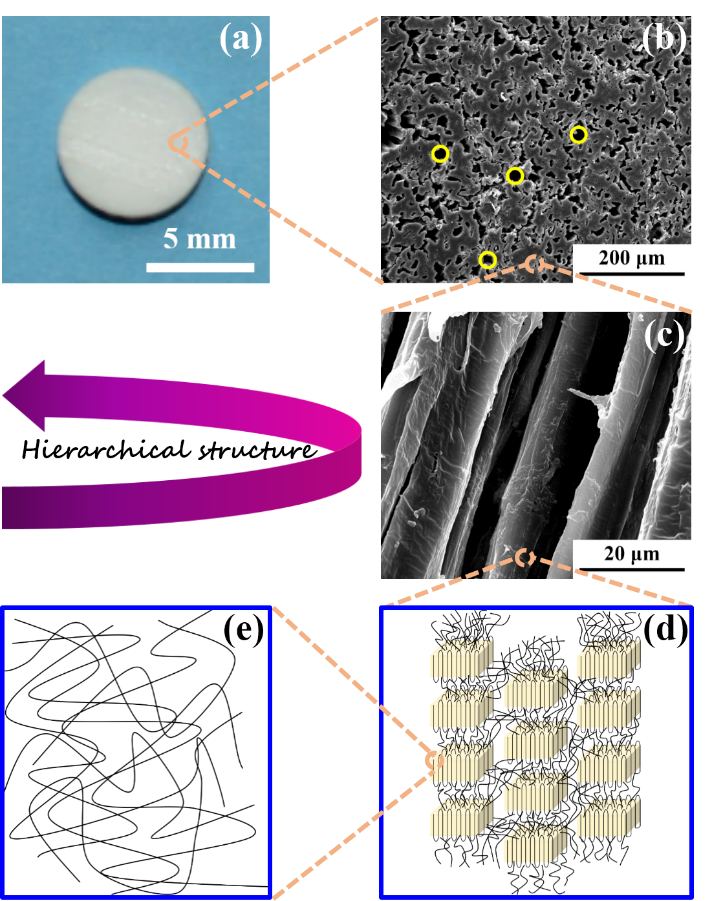

构建取向结构为实现各向异性组织(如骨、肌肉、腱、血管、神经等)的再生提供了一种有效的思路。本课题组在之前的报道中提出并证明了通过固相挤出水溶性高分子共混物制备高连通三维取向支架的新方法。为了更好地控制支架的结构，进一步研究了固相挤出过程中共连续共混物在收敛口模中的结构演变。形态观察表明共连续共混物在收敛口模中沿挤出方向持续伸长变形。由于挤出温度在聚合物熔点以下，取向共连续相得以保持并在相滤除后形成均匀的取向孔。骨架聚己内酯(PCL)的晶体结构演变则以临界变形距离(~ 10 mm)分为两个阶段。第一阶段(< 10 mm)，PCL的球形晶体由于塑性变形逐渐转变为椭球形。第二阶段(> 10 mm)，晶体破碎和重排，沿挤出方向形成有序的PCL片晶。基于以上理解，进一步研究了加工参数对多孔形态的影响。发现挤出比和退火时间比挤出温度更能有效地控制取向多孔支架的孔取向程度和孔大小。仿生支架的可调谐形态结构对拓宽其组织修复应用具有重要的意义。
Hua-Mo Yin, Yan-Fei Huang, Yue Ren, Peng Wang, Baisong Zhao, Ji-Hua Li, Jia-Zhuang Xu*, Zhong-Ming Li**. Toward biomimetic porous poly(ε-caprolactone) scaffolds: Structural evolution and morphological control during solid phase extrusion.   Composites Science and Technology, 2018, 156, 192-202.

全文首页链接: https://www.sciencedirect.com/science/article/pii/S0266353817317670?via%3Dihub
