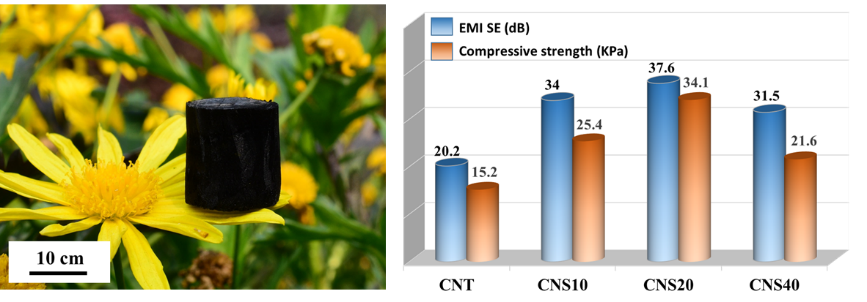

近年来，高效、轻质电磁屏蔽碳材料受到国际范围内的广泛关注。三维碳气凝胶因其超低密度、高导电性和较大的比表面积在电磁屏蔽领域具有良好的应用前景，然而目前三维碳气凝胶存在制备方法复杂、生产成本高等问题。因此制备同时具有高电磁屏蔽效能（EMI SE）、优异力学性能和较低密度的碳气凝胶仍然是一项挑战。本工作通过简单的单向冷冻干燥法制备了轻质碳纳米管（CNT）/壳聚糖（CS）气凝胶。在密度仅为17.6 mg·cm-3、厚度仅为2.5 mm时，CNT/CS气凝胶的EMI SE高达37.6 dB，比屏蔽效能高达8556 dB·cm2·g-1。优异的EMI SE主要归因于完善的导电网络和多重内部反射。此外，CNT/CS气凝胶的吸收系数高达81.73%，这在已报道的具有相当电磁屏蔽水平的屏蔽材料中是非常突出的。更重要的是，CS的加入使CNT/CS气凝胶的压缩强度和模量达到34.1 KPa和177.1 KPa，相比于纯CNT气凝胶，提高幅度分别为84%和149%。这些结果表明CNT/CS气凝胶是一种理想的轻质高效电磁屏蔽材料，有望应用于航空航天、汽车、电子器件等领域。

M.Z. Li, L.C. Jia, X.P. Zhang, D.X. Yan, Q.C. Zhang, Z.M. Li, Robust Carbon Nanotube Foam for Efficient Electromagnetic Interference Shielding and Microwave Absorption. J. Colloid. Interf. Sci. 2018. 10.1016/j.jcis.2018.06.052.
全文首页链接：https://www.sciencedirect.com/science/article/pii/S0021979718307008
